MT6815数据手册

描述:

MT6815是MagnTek推出的第二代角度编码器芯片,基于各向异性磁阻(AMR)技术和专有的信号处理技术实现0~360°的绝对角度测量。该芯片由一对AMR惠斯通电桥和信号处理ASIC电路组成。随着平行于芯片表面的磁场的旋转,芯片会输出相应的经过编码的角度信号,同时用户还可以通过I²C/SPI接口读取芯片内部计算的角度数据。相比于传统霍尔传感器,AMR角度传感器由于工作在饱和区,降低了对磁场的要求,客户安装更容易。MT6815提供SOP-8和QFN-16封装,广泛适用于各类电机位置反馈控制、转动控制等消费和工业领域。


特征:

- 基于AMR技术,提供0~360°的绝对角度测量


- 工作电压3.3~5.0V


- 工作温度-40℃~125℃


- 线性度偏差典型值<±1.0°,全温度范围内<±1.5°


- 提供标准I²C、3线或4线SPI接口读取芯片内部14位角度数据


- 增量输出ABZ/SDI支持7~13位分辨率


- 增量输出ABZ/SDI支持48、100、200、500、1000、2000、2500线等非二进制分辨率


- 增量输出UVW支持1~8、10、12、14、16对极


- 轨到轨的模拟线性输出(12位数模转换器)


- 提供9~12位PWM输出


- 支持最多5次的在线零点编程


应用:

永磁同步电机

光学编码器的更换

机器人控制

无刷直流电机换向

电动工具

360度位置检测


订购代码封装
MT6815CTSOP-8封装,卷带包装(3000件/袋)或管装(100件/管)
MT6815QTQFN-16封装,卷带包装(3000件/袋)

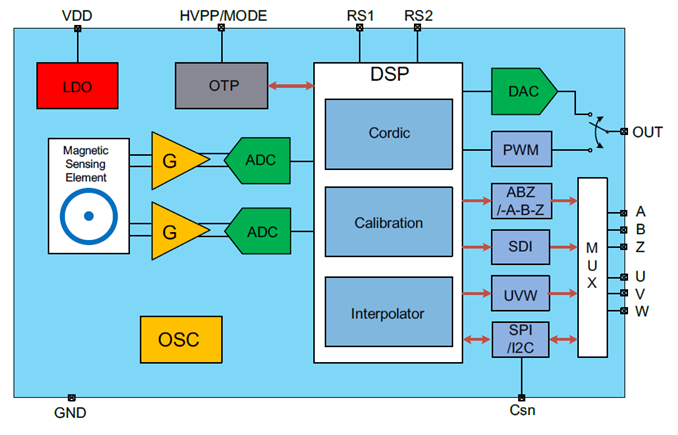

原理框图

6815原理框图

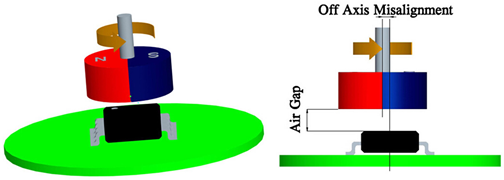

磁铁布局:

推荐磁铁:Ø8mm x2.5毫米的圆柱形磁铁

磁铁布局
