MagnTek·新品 | 适用于通用闭环步进电机控制的新一代磁性角度编码器芯片-MT6826

2023-06-02
阅读: 1129
发布者: 无锡迈德尔智能传感技术有限公司

该芯片由一对AMR惠斯通电桥和信号处理ASIC电路组成。随着平行于芯片表面的磁场的旋转,芯片可以输出AB、UVW、PWM等角度信号。支持最高120000转/分钟的转速,增量AB分辨率1~1024线可编程、UVW输出1~16对极可编程。MT6826芯片主要面向采用1000线或者1024线增量信号进行位置反馈的闭环步进电机应用,充分发挥磁性角度检测芯片抗震、不怕油污和粉尘等优势,解决用户在纺织、服装加工等行业使用传统光电编码器的痛点。


|

    角度精度INL

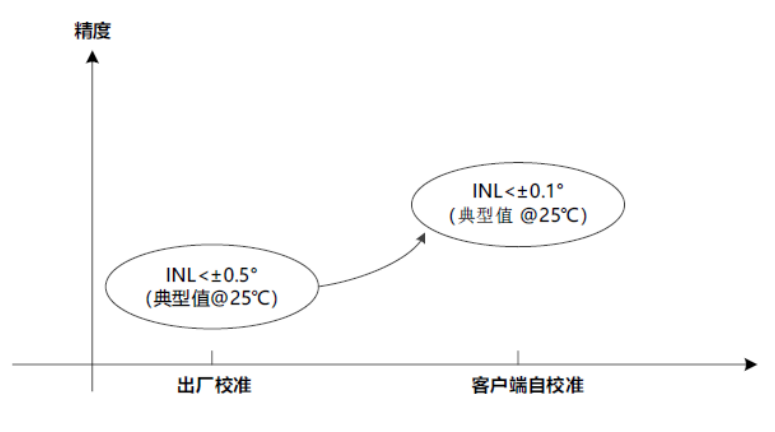

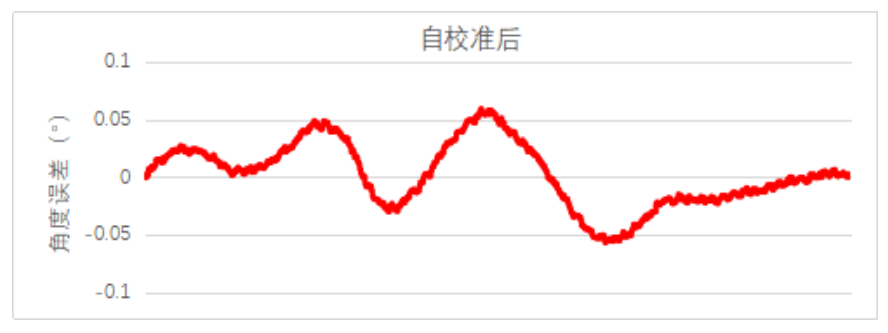

MT6826提供了一种客户端自校准的模式。在该模式下,只需匀速运转系统,不需要进行任何数据交互,MT6826芯片将会自动对由磁铁、安装位置偏差以及芯片自身带来的各类非线性进行计算和校准,并自动存储在芯片内置的EEPROM中。经过匀速自校准后,可以将芯片的角度精度INL减小到1个Lsb即±0.08°(典型值)以内。
