MagnTek·新品 |适用于光伏逆变器和车载充电机的新一代电流检测芯片-MT9522

2023-06-09
阅读: 683
发布者: 无锡迈德尔智能传感技术有限公司

产品介绍

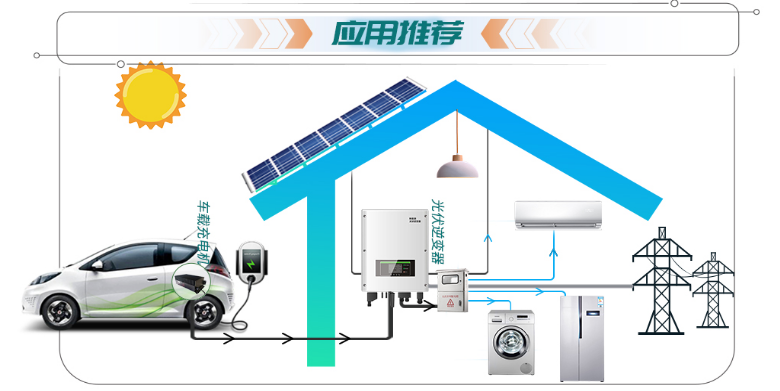

MT9522系列是MagnTek继MT9222系列之后推出的新一代电流传感器芯片。将“电流-磁”转换模块集成在芯片中,利用霍尔效应原理,再将磁转为成和输入电流成比例的电压输出信号。并拥有4800Vrms的介电强度、“零”迟滞、过流报警功能以及2.2us响应时间的这些特性非常适合用于各种组串式光伏逆变器、车载充电机等电流检测应用中,符合AEC-Q100要求。

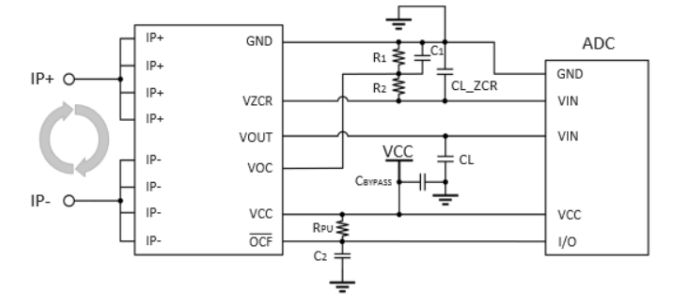

应用电路

1.客户可选择:3.3V和5V两种电源版本

2.客户可选择:固定输出模式和比例输出模式两种输出模式

以上两种任意搭配

产品特点


》±0.3%全温度范围内的典型线性度

》快速的输出阶跃响应时间:4us

》150KHz 信号带宽

》5.0V直流电源供电

》-40℃~125℃工作温度

》内部导体电阻:100uΩ

》额定电流检测范围:(单向或者双向)

----±50A,±100A,±150A,±200A,±300A

----+50A,+100A,+150A,+200A

》检测交流与直流的电流信号

》比例输出模式

》极其稳定的静态输出电压

》安规相关认证:

---隔离电压:4.8kVrms 1min

---工作电压:700Vrms,990VDc or VpK

---电气间隙: >5.2mm

---爬电距离:>7.2mm


选型指南
