描述：

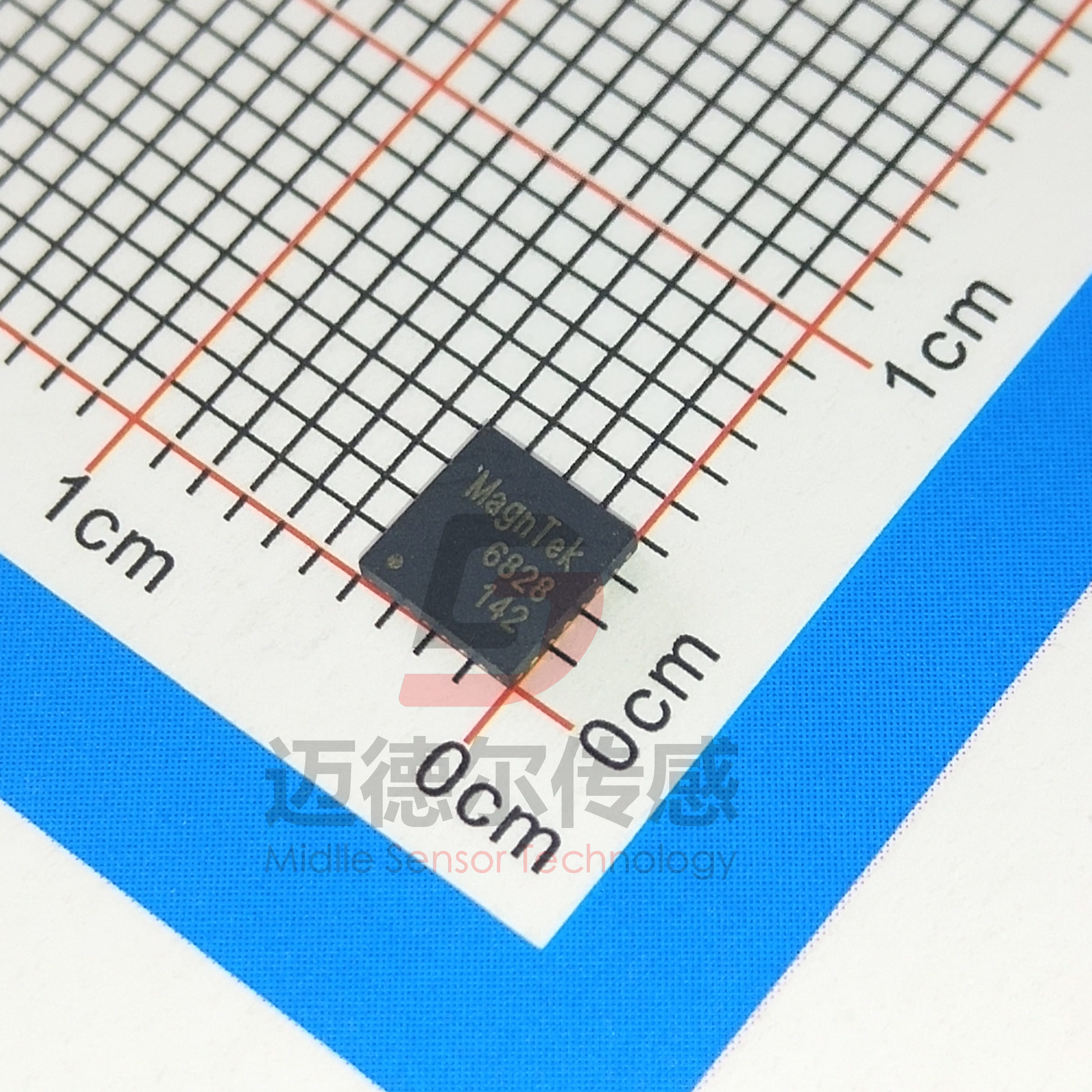

       MT6701是MagnTek推出的新一代基于差分霍尔感应原理的磁性角度编码器芯片。 MT6701感应垂直于芯片表面的磁场分量，随着在芯片表面的1对极充磁的径向磁铁的旋转，MT6701相应的输出0~360°的角度信号。MT6701除了提供ABZ/UVW增量输出和Analog/PWM绝对角度输出以外，还通过I²C/SSI接口提供了14 bit的数字量角度输出。除了旋转角度测量以外，MT6701还提供了一个“按压”输出，以实现单芯片的按钮（旋转+按压）功能。

推荐应用：无人机/云台/各类旋钮按钮/机器人关节

特点和优点：

• - 基于差分霍尔技术，提供0°~360°的绝对角度测量

• - 工作电压3.3~5.0V，工作温度-40℃~125℃

• - 线性度偏差典型值<±1°，全温度范围内<±1.5°

• - 系统延时低至5us以内，最高可支持高达55,000转/分钟的转速

• - 提供I²C/SSI接口读取芯片内部14位角度数据

• - 增量输出ABZ支持1~1024线任意分辨率

• - 增量输出UVW支持1~16任意对极

• - 提供12位的PWM输出或模拟输出（12位DAC）

• - 专用按压检测输出（感应磁铁和芯片间距的变化），实现单芯片按钮应用

• - 内置EEPROM，>1000次的反复编程
