磁编码芯片MT6501发布,可完美替换MLX90316/MLX90360/MLX90365

2021-03-10
阅读: 199
发布者: 无锡迈德尔智能传感技术有限公司

一、AMR技术

AMR:各向异性磁阻

※ 灵敏度是霍尔器件的20倍以上,技术成熟可靠,制造复杂度和成本又远远低于GMR和TMR。

※ 由于AMR不能区分磁场的南北极,因此AMR在角度测量中只能分辨0°~180°的范围,Magntek的创新方案已在第二代单芯片上成功实现了0°~360°的全角度测量。

二、MT6501系统框图

MT6501系统框图

※ 无需外接器件,实现0°~360°的Analog/PWM/SWO输出

※ 出色的过压和反压保护能力(电源地输出之间耐高压至±24V不打坏)

※ 内置12bit DAD并提供轨到轨的Analog输出,最大可驱动330nf负载※ Analog输出有过流保护,防止意外短路

※ Analog输出可设置上下钳位电压以及输出曲线4点编程

※ 提供了单线编程模式,方便模组用户在应用现场编程

※ 内置EEPROM,保证1000次以上的反复擦写

※ 提供了3线SPI通信接口

※ 提供SOP-8以及双路的TSSOP-16封装

三、MT6501工作原理

MT6501工作原理

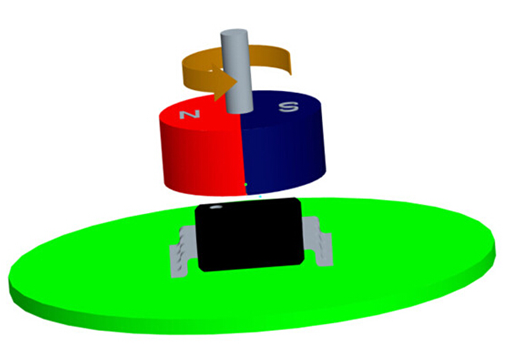

 ※     MT6501随平行于芯片表面的磁场方向变化输出相应的角度数据

※     确保芯片表面磁场饱和(>300高斯)即可,不会像霍尔器件那样磁场既不能小又不能大

四、模拟线性输出(Analog)

模拟线性输出

※     支持模拟输出曲线4点编程,构成用户需要的输出特性

※     可设置最高、最低输出钳位电平

五、MT6501开关输出(SWO)

MT6501开关输出(SWO)

※     开关点0°~360°任意可设置,迟滞窗口任意可设置,输出极性任意可设置

六、和主流友商产品对比MLX90365是Melexis公司推出的模拟输出的绝对角度位置磁感应芯片,该款芯片占据了汽车级角度控制应用市场相当的份额。麦歌恩自主研发的同类型产品MT6501目前已经达到了MLX90365的同等水平,部分性能甚至已经超越了MLX90365

芯片指标MT6501MLX90365
磁感应原理AMRHall
电源过压保护24V24V
电源反压保护-24V-12V
输出过压保护24V18V
输出噪声0.02%VDD0.05%VDD
编程方式输出单线编程或者SPI编程输出单线编程
工作温度范围-40℃~150℃-40℃~150℃
模拟输出曲线编程任意4点任意4点或等分17点
检测角度范围0°~360°0°~360°
PWM输出支持支持
角度绝对精度±1°±1°
双Die冗余设计封装YesYes

七、MT6501推荐应用:汽车动力系统

※ EGR阀

 EGR阀

※ 节气门

节气门

※ 油门踏板

油门踏板

八、TSSOP-16双路芯片

TSSOP-16双路芯片
